中波長紫外區半導體激光器成功研制
材料來源:激光行業觀察

小型、高效率、低功耗半導體激光器是波長和相位可控的光源的一種。紅外、紅色、綠色和藍色激光器已經實用化,近年來,業界對能量更大的紫外區激光產生了需求。日本名城大學理工學部的巖谷素顯教授利用獨立開發的半導體技術和新方法,發明了全球首款 “中波長紫外區半導體激光器”。這項成果將為光科學拓展了新的可能性,不僅可應用于工業,還有望解決化學、環境、醫療及生物科學等多個領域的課題。

巖谷 素顯

名城大學 理工學部 教授,2016年當選CREST研究代表

實現世界最高品質的AlN

通過三維生長制作AlGaN層

從2016年得到CREST采納后開始,一些想法逐漸成形。具體來說就是 “對利用濺射法形成的氮化鋁(AlN)進行高溫熱處理”、“通過三維生長制作高品質氮化鋁鎵(AlGaN)” 和 “極化摻雜法” 三種方法(圖3)。

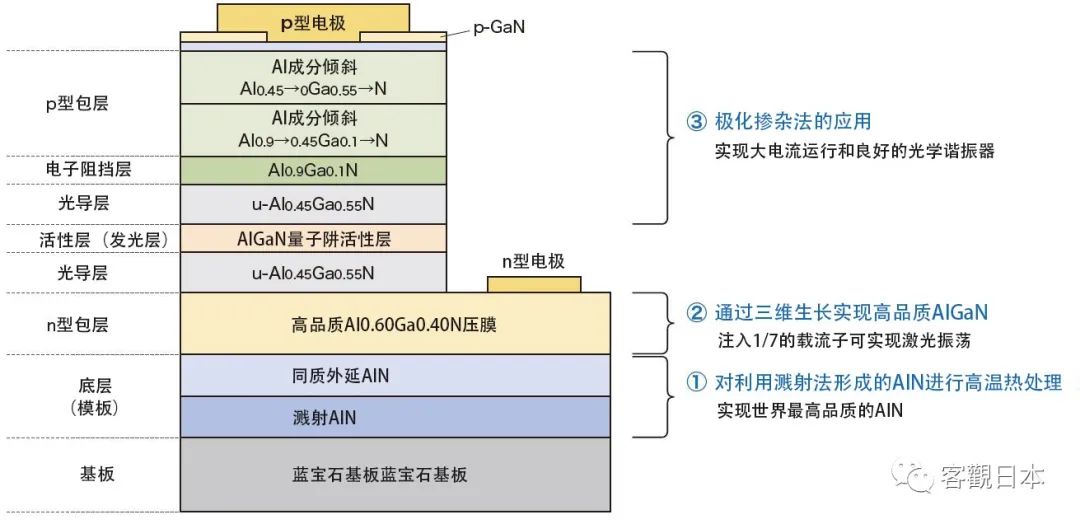

圖3:半導體激光器的截面圖和各層使用的三項突破性技術

n型包層為生成高品質AlGaN晶體,最初采用二維晶體生長法。但生長過程中會形成大量晶體裂紋和名為位錯的晶格缺陷,無法獲得能承受激光振蕩的高品質晶體。一般來說,出現裂紋和位錯的話,發光效率會降低,因此光激發激光器的閾值也沒有達到每平方厘米210千瓦(kW/cm2)的預期值。

以前,基板及其上生長的晶體需要使軸長和角度等晶格常數一致。晶格失配超過1%就無法獲得高品質晶體。開發藍色LED時,赤崎博士也遇到了同樣的課題,他為解決這個問題而開發的是低溫沉積緩沖層技術。這是一種在藍寶石基板上沉積AlN后生長氮化鎵(GaN)晶體的方法。由此獲得了晶體缺陷少的平坦GaN晶體,從而成功發明了藍色LED。

雖然在AlGaN基材料的研究中很少使用三維生長法,但熟悉相關技術的巖谷沿用赤崎博士的方法進行了晶體制作。巖谷利用了開展聯合研究的三重大學研究生院地域創新學研究科的三宅秀人教授開發的、近年來作為紫外LED的AlN模板制作方法也逐漸得到廣泛應用的高品質AlN生成技術。利用使氮等離子與作為原料的AlN碰撞,并將被擊出的分子附著到基板上的濺射法將AlN薄膜堆積到了藍寶石基板上。制作的晶體以微晶狀態堆積,但通過在1700度的高溫下進行熱處理,成功獲得了晶體缺陷非常少的高結晶性AlN膜(圖4)。

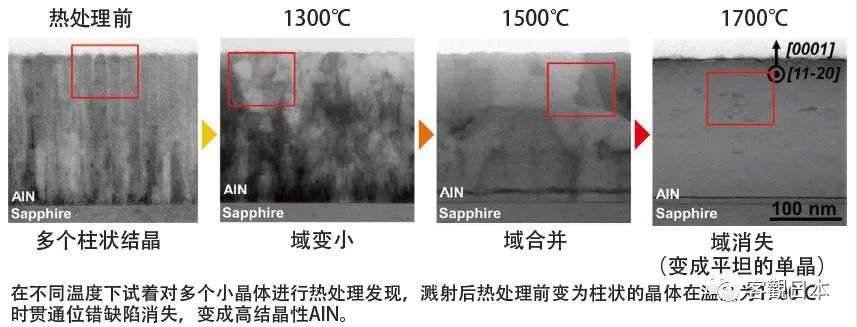

圖4:進行高溫熱處理后的AlN變化

巖谷以該AlN為模板,在上面三維生長了AlGaN(圖5)。AlN與AlGaN之間也存在1%以上的較大晶格失配,因此過程并不順利,嘗試了各種條件。巖谷笑著說:“開發大約花了3年時間,但得益于學生們的努力,光激發激光器的閾值功率密度降到了二維生長時的約七分之一,即36kW/cm2。” 現在確立了再進一步降低一半的方法。

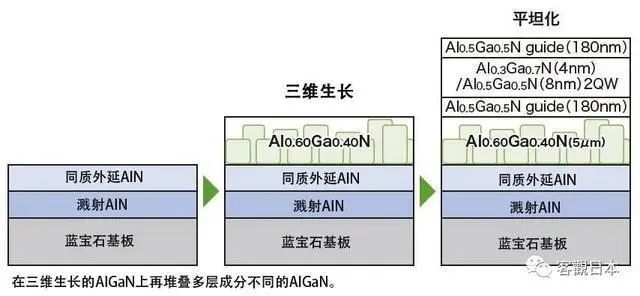

圖5:利用三維生長法制作高品質AlGaN的流程

即使是辛苦完成的晶體,不能產生激光振蕩也沒有任何用處,但向具有大帶隙能量的晶體注入大電流并非易事。另外,半導體激光器為控制光,需要膜厚大于光的波長,而常規半導體工學中常用的通過添加雜質來控制傳導性的方法無法實現激光振蕩所需的大電流密度運行。因此巖谷將目光轉向了極化摻雜。

一般來說,半導體晶體是電中性的,但氮化物半導體由于對稱性低,具有較大的極化電荷。極化摻雜是利用這種極化電荷來產生導電載流子的方法(圖6)。極化是絕緣體材料使用的概念,但利用這種極化效應可以產生自由電子和自由空穴,美國圣母大學的研究團隊宣布利用極化成功改善了藍色LED的特性。

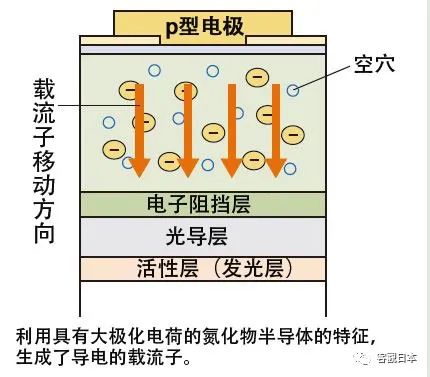

圖6:p型包層的成分傾斜

本次研究為p型包層應用了極化摻雜法,通過改變AlGaN材料的成分,傾斜地改變了極化的大小(圖7)。由此可以分布極化固定電荷,2019年同時實現了可進行激光振蕩的電流注入和光學諧振器的形成。利用半導體工學中所沒有的新方法,克服了此前被認為無法實現的 “使無法導電的材料通電” 的難題。

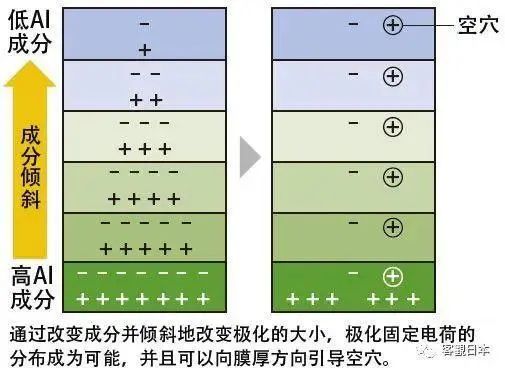

圖7:極化摻雜(Al成分傾斜)

在室溫下評估利用這3種方法制作的試制器件確認,可以獲得半導體激光器特有的發光模式和光譜(圖8、9)。因此,巖谷于2020年2月宣布發明了全球首款中波長紫外區半導體激光器。

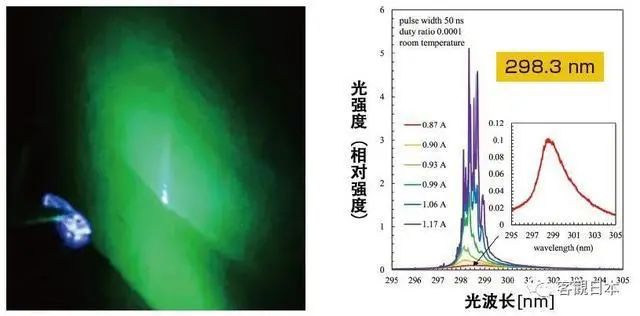

圖8:UV-B激光器振蕩時(左)和UV-B激光器的振蕩發光光譜(右)

此次開發的半導體激光器的應用領域很廣,影響也非常大。與相同波長范圍使用的氣體激光器和固體激光器相比,可以大幅實現小型化、低功耗化、長壽命化和低成本化。常見的氣體激光器的尺寸為1~2米,而半導體激光器約為1厘米,還不到其百分之一。耗電量也只有氣體激光器的百分之一左右,壽命約達到其100倍,由100小時延長至1萬小時。
