目前應用的三維激光掃描系統種類繁多，類型、工作領域不盡相同。按照不同研究角度、工作原理可進行多種分類。

三維激光掃描系統從操作的空間位置可以劃分為如下四類：

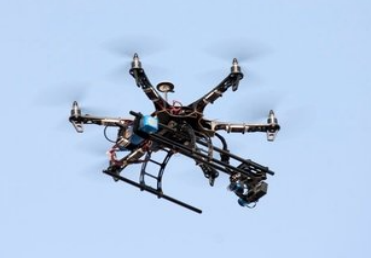

機載型激光掃描系統

這類系統在無人機或有人直升機上搭載,由激光掃描儀、成像裝置、定位系統、飛行慣導系統、計算機及數據采集器、記錄器、處理軟件和電源構成，它可以在很短時間內取得大范圍的三維地物數據。

地面型激光掃描系統

此種系統是一種利用激光脈沖對被測物體進行掃描,可以大面積、快速度、高精度、大密度的取得地物的三維形態及坐標的一種測量設備。根據測量方式還可劃分為兩類：一類是移動式激光掃描系統；一類是固定式激光掃描系統。所謂移動式激光掃描系統,是基于車載平臺,由全球定位系統、慣性導航系統結合地面三維激光掃描系統組成。固定式的激光掃描系統,類似傳統測量中的全站儀。系統由激光掃描儀及控制系統、內置數碼相機、后期處理軟件等組成。與全站儀不同之處在于固定式激光掃描儀采集的不是離散的單點三維坐標,而是一系列的“點云”數據。其特點為掃描范圍大、速度快、精度高、具有良好的野外操作性能。

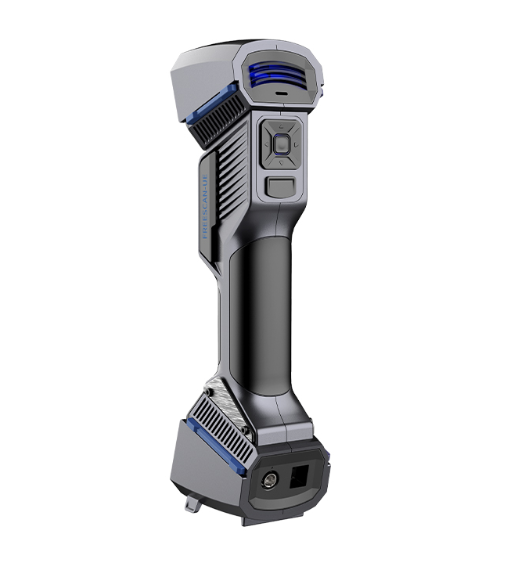

手持型激光掃描儀

此類設備多用于采集小型物體的三維數據,一般配以柔性機械臂使用。優點是快速、簡潔、精確。適用于機械制造與開發、產品誤差檢測、影視動畫制作與醫學等眾多領域。

特殊場合應用的激光掃描儀

如洞穴中應用的激光掃描儀在特定非常危險或難以到達的環境中,如地下礦山隧道、溶洞洞穴、人工開鑿的隧道等狹小、細長型空間范圍內,三維激光掃描技術亦可以進行三維掃描。

三維激光掃描系統按照掃描儀的測距原理，又劃分為如下三類：

（1） 使用脈沖測距技術。其測距范圍可達數百米，甚至上千米。

（2） 基于相位測量原理。主要用來進行中等距離的掃描測量,其掃描范圍一般在百米內,與采用脈沖測距原理的掃描設備相比,它的精度相對為高。

（3） 基于光學的三角測量原理。采用光學三角測量原理的掃描設備,一般工作距離較近,在數米或數十米之內,主要應用于工程測量及逆向建模等工程中,可以達到很高的測量精度。
